Pengertian Kabel UTP & Kelebihan dan Kekurangannya

 penjelasan lengkap mengenai pengertian kabel jaringan UTP akan dikupas tuntas, termasuk diantaranya juga dijabarkan bagaimana karakteristik dari kabel UTP sendiri, serta fungsi dan tipe kabel UTP yang kerap digunakan dalam jaringan komputer pada umumnya.

Sebagai pelengkap, juga dijelaskan apa saja sih kelebihan dan kekurangan kabel jaringan UTP ? Pasalnya komponen penting yang masuk dalam jajaran macam-macam perangkat keras jaringan komputer satu ini memang sangat populer, terutama di kalangan pengguna jaringan LAN (Local Area Network).

PENGERTIAN KABEL JARINGAN UTP

Istilah UTP merupakan singkatan dari ‘Unshielded Twisted Pair‘, yang merujuk sebagai bagian dari berbagai jenis kabel jaringan Twisted Pair yang terdiri dari beberapa tipe yaitu UTP (Unshielded Twisted Pair), FTP (Foiled Twisted Pair) dan STP (Shielded Twisted Pair).

Jika diartikan secara harfiah, pengertian kabel UTP (Unshielded Twisted Pair) dapat diurai sebagai berikut :

• Unshielded = tidak memiliki pelindung berupa lapisan alumunium foil sehingga rentan terhadap gangguan interferensi elektromagnetik.
• Twisted Pair = kabel pasangan berpilin atau berbelit.

Dari dua istilah di atas, jika digabung maka pengertian kabel UTP (Unshielded Twisted Pair) dapat didefinisikan sebagai berikut :

Kabel UTP (Unshielded Twisted Pair) adalah kabel pasangan berpilin atau berbelit yang tidak memiliki pelindung berupa lapisan alumunium foil sehingga rentan terhadap gangguan interferensi elektromagnetik.

Sementara jika diartikan menurut fungsinya sebagai salah satu komponen wajib dalam perangkat keras jaringan komputer, pengertian kabel UTP (Unshielded Twisted Pair) yaitu :

Kabel jaringan UTP (Unshielded Twisted Pair) adalah suatu jenis kabel yang diperuntukkan sebagai media transmisi terarah (guieded/wireline) guna kepentingan perpindahan arus data dalam dunia jaringan komputer.

KARAKTERISTIK KABEL JARINGAN UTP

Karakteristik kabel jaringan UTP (Unshielded Twisted Pair) yakni bagian dalamnya terdiri dari 2 kawat tembaga yang dibagi menjadi 8 dawai lalu dikelompokkan lagi menjadi 4 pasang (pair). Tiap-tiap dawai atau pair-nya tersebut dipilin (twisted) saling berlilitan sehingga membentuk sebuah pola berbentuk spiral, serta dilapisi oleh insulator yang dirancang dengan beraneka ragam warna.

Struktur Komponen Dasar Kabel UTP

Untuk lebih jelasnya, karakteristik kabel jaringan UTP (Unshielded Twisted Pair) dapat dijelaskan dengan menggunakan gambar sederhana di atas. Dari gambar tersebut dapat dilihat jika kabel UTP (Unshielded Twisted Pair) terdiri dari :

Kawat Tembaga

Kawat tembaga yang terletak di tengah-tengah ini berfungsi sebagai media konduktor listrik.

Insulator

Tiap-tiap kawat tembaga dilapisi oleh insulator yang memiliki warna berbeda, dimana fungsi lapisan yang satu ini adalah untuk melindungi kawat tembaga agar tidak bersentuhan langsung dengan kawat tembaga lainnya saat dipilin.

Cable Jacket

Di bagian paling luar, terdapat cable jacket yang berfungsi sebagai pelindung kabel UTP itu sendiri terhadap gangguan dari luar.

Selain tiga komponen di atas, karakteristik kabel jaringan UTP (Unshielded Twisted Pair) secara umum dapat diklasifikasikan sebagai berikut :

• Bagian dalam kabel jaringan UTP (Unshielded Twisted Pair) terdiri dari dua kawat tembaga yang dibagi menjadi 4 pasang (pair), lalu dipilin menjadi satu.
• Tiap-tiap pair atau dawai kawat tembaga dilapisi insulator yang memiliki warna-warna unik.
• Kecepatan dan keluaran transmisi mencapai 10 – 100 Mbps.
• Panjang Kabel maksimal yang diizinkan yaitu 100 meter (pendek).
• Biaya rata-rata per node murah.
• Tegangan Kabel 150 ohm.
• Kabel jaringan UTP (Unshielded Twisted Pair) hanya bisa menangani satu kanal data (yang bekerja pada baseband).
• Instalasi jaringan komputer menggunakan kabel Twisted Pair membutuhkan sebuah hub untuk membangun sebuah LAN yang baik.
• Media dan ukuran konektor kecil.
• Konektor kabel jaringan UTP (Unshielded Twisted Pair) menggunakan konektor RJ-45 untuk koneksinya.
• Pemeliharaan kabel jaringan UTP (Unshielded Twisted Pair) terkenal mudah.
• Kerusakan yang terjadi pada salah satu saluran kabel jaringan UTP (Unshielded Twisted Pair) tidak akan mengganggu jaringan secara keseluruhan.

FUNGSI KABEL JARINGAN UTP (Unshielded Twisted Pair)

Dilihat dari pengertian dan karakteristiknya, sudah jelas kalau fungsi kabel UTP yang utama adalah sebagai media penghubung untuk menghantarkan data digital dari satu perangkat ke perangkat lainnya.

Sementara jika dikaitkan dengan perannya sebagai perangkat keras jaringan komputer, fungsi kabel jaringan UTP adalah sebagai media pendukung demi terciptanya sebuah jaringan LAN (Local Area Network) yang baik dan sempurna, dimana kabel jaringan UTP adalah komponen penting yang menghubungkan komputer ke bebeberapa perangkat jaringan seperti Hub atau Switch agar membentuk sebuah koneksi atau hubungan.

Fungsi kabel jaringan UTP telah dirasakan oleh banyak orang karena pengaplikasiannya memang sangat baik untuk digunakan sebagai kabel jaringan komputer. Beberapa tempat yang sudah memanfaatkan fungsi kabel jaringan UTP diantaranya yaitu perumahan, perkantoran dan beberapa perusahaan kecil.

TIPE KABEL JARINGAN UTP

Urutan-Warna-Kabel-UTP-Tipe-Straight-dan-Crossover

Urutan Warna Kabel UTP Tipe Straight dan Crossover

Dalam pengaplikasiannya ke sebuah jaringan, instalasi kabel UTP biasanya harus memenuhi kaidah-kaidah tertentu dimana tipe kabel UTP yang umum saat ini terdiri dari 2 jenis yaitu Straight-Through dan Crossover. Berikut penjelasan singkatnya beserta apa saja perbedaan antara kabel Straight-Throught dan kabel Crossover :

Kabel Straight-Through

Pada tipe kabel UTP yang satu ini, ujung kabel yang satu dengan ujung kabel yang lainnya memiliki urutan kabel yang sama sesuai dengan standart EIA/TIA, misalnya : model 568A ke model 568A dan model 568B ke model 568B.

Adapun fungsi kabel Straight-Through yaitu :

1. Menghubungkan komputer ke port biasa di Switch.
2. Menghubungkan komputer ke port LAN modem cable/DSL
3. Menghubungkan port WAN router ke port LAN modem cable/DSL.
4. Menghubungkan port LAN router ke port uplink di Switch.
5. Menghubungkan 2 HUB/Switch dengan salah satu HUB/Switch menggunakan port uplink dan yang lainnya menggunakan port biasa.

Pada kabel Straight-Through, pin 1 di salah satu ujung kabel terhubung ke pin 1 pada ujung lainnya, pin 2 terhubung ke pin 2 di ujung lainnya, dan seterusnya. Jadi, ketika PC mengirim data pada pin 1 dan 2 lewat kabel Straight-Through ke Switch, Switch menerima data pada pin 1 dan 2. Nah, karena pin 1 dan 2 pada Switch tidak akan digunakan untuk mengirim data sebagaimana halnya pin 1 dan 2 pada PC, maka Switch menggunakan pin 3 dan 6 untuk mengirim data ke PC, karena PC menerima data pada pin 3 dan 6.

Urutan kabel Straight-Through terdiri dari 2 macam yaitu :

1. Kabel Straight-Through Model 568A

Urutan pemasangan kabel UTP untuk model yang satu ini umumnya mengikuti aturan standar international dari Electronic Industries Alliance (EIA) dan Telecommunication Industry Association (TIA) sebagai berikut (Diurutkan mulai dari Pin 1 hingga Pin 8) :

Urutan ke 1 : Putih Hijau

Urutan ke 2 : Hijau

Urutan ke 3 : Putih Orange

Urutan ke 4 : Biru

Urutan ke 5 : Putih Biru

Urutan ke 6 : Orange

Urutan ke 7 : Putih Coklat

Urutan ke 8 : Coklat

2. Kabel Straight-Through Model 568B

Urutan pemasangan kabel UTP untuk model yang satu ini juga mengikuti aturan standar international dari Electronic Industries Alliance (EIA) dan Telecommunication Industry Association (TIA) sebagai berikut (Diurutkan mulai dari Pin 1 hingga Pin 8) :

Urutan ke 1 : Putih Orange

Urutan ke 2 : Orange

Urutan ke 3 : Putih Hijau

Urutan ke 4 : Biru

Urutan ke 5 : Putih Biru

Urutan ke 6 : Hijau

Urutan ke 7 : Putih Coklat

Urutan ke 8 : Coklat

Kabel Crossover

Pada tipe kabel UTP yang satu ini, ujung kabel yang satu menggunakan urutan standart EIA/TIA untuk model 568A, sementara ujungnya yang satu nya lagi menggunakan urutan kabel TIS/EIA untuk model 568B. Dengan begitu maka bisa disimpulkan bahwa urutan kabel Crossover adalah gabungan dari kedua macam kabel Straight-Through yang terdiri dari model 568A dan 568B.

Pada kabel Crossover, pin 1 dan 2 di ujung A terhubung ke pin 3 dan 6 di ujung B begitu pula pin 1 dan 2 di ujung B yang terhubung ke pin 3 dan 6 di ujung A. Jadi, pin 1 dan 2 pada setiap ujung kabel digunakan untuk mengirim data, sedangkan pin 3 dan 6 pada setiap ujung kabel digunakan untuk menerima data, pin 1 dan 2 saling terhubung secara berseberangan dengan pin 3 dan 6.

Adapun fungsi kabel Crossover yaitu :

1. Menghubungkan 2 buah komputer secara langsung.
2. Menghubungkan 2 buah HUB / Switch menggunakan port biasa diantara kedua HUB / Switch.
3. Menghubungkan komputer ke port uplink Switch.
4. Menghubungkan port LAN router ke port biasa di HUB/Switch.
5.


KELEBIHAN & KEKURANGAN KABEL JARINGAN UTP

Jika dibandingkan dengan beberapa kabel jaringan komputer lainnya seperti kabel Coaxial ataupun Fiber Optic, tentunya kabel jaringan UTP memiliki kelebihan dan kekurangannya tersendiri. Untuk mengetahui apa saja kelebihan dan kekurangan dari kabel jaringan UTP, berikut ini kami jabarkan beberapa diantaranya :

Kelebihan Kabel Jaringan UTP (Unshielded Twisted Pair) :

• Harga kabel jaringan UTP (Unshielded Twisted Pair) terbilang murah dibandingkan kabel jaringan lainnya.
• Instalasi atau pemasangan kabel jaringan UTP (Unshielded Twisted Pair) terbilang mudah.
• Pemeliharaan kabel jaringan UTP (Unshielded Twisted Pair) terkenal mudah.
• Ukuran konektor dan kabel jaringan UTP relatif kecil (diameter = 0,43 cm) sehingga terbilang fleksibel dan mempermudah dalam membuat saluran kabel.
• Kerusakan yang terjadi pada salah satu saluran kabel jaringan UTP (Unshielded Twisted Pair) tidak akan mengganggu jaringan secara keseluruhan.
•


Kekurangan Kabel Jaringan UTP (Unshielded Twisted Pair) :

• Kabel jaringan UTP rentan terhadap efek interferensi elektromagnetic yang berasal dari media atau perangkat lain.
• Jarak jangkauan kabel jaringan UTP hanya 100 meter sehingga sangat terbatas dan kalah jika dibandingkan dengan kabel jaringan jenis Coaxial (500 meter).
• Adanya kemungkinan dapat dengan mudah disadap.
• Beberapa kalangan banyak yang mengeluhkan transmisi data dari kabel jaringan UTP cenderung lambat.
• Diperlukan perangkat tambahan berupa pipa plastik atau pipa alumunium dalam instalasinya demi memaksimalkan fungsi kabel jaringan UTP.
•


Demikianlah Pengertian Kabel Jaringan UTP & Kelebihan dan Kekurangannya, dalam artikel selanjutnya kami juga menjelaskan tentang saudara kabel UTP yang juga masuk dalam kategori kabel Twisted Pair yakni kabel STP (Shielded Twisted Pair)

Tutorial Cara Install Mikrotik dengan Netinstall

Tutorial Cara Install Mikrotik dengan Netinstall - Instalasi Mikrotik dapat dilakukan dengan beberapa macam cara. Sebelumnya juga sudah pernah dibahas tentang apa saja cara install mikrotik di artikel ini : Tutorial Cara Instalasi Mikrotik RouterOS. Salah satu cara install Mikrotik yaitu dengan Netinstall.

Apa itu Netinstall?

Berdasarkan sumber dari wiki Mikrotik, Netinstall adalah program yang berjalan pada komputer Windows yang memungkinkan Anda untuk menginstal MikroTik RouterOS ke PC atau ke RouterBoard melalui jaringan Ethernet. Netinstall juga digunakan untuk menginstal ulang RouterOS dalam kasus di mana instalasi sebelumnya gagal, menjadi rusak atau password akses hilang.

Perangkat Anda harus mendukung boot dari ethernet, dan harus ada link ethernet langsung dari komputer netinstall ke perangkat target. Semua RouterBOARD dukungan untuk PXE boot jaringan, harus diaktifkan baik di dalam menu RouterOS "Routerboard" jika RouterOS yang beroperasi, atau dalam pengaturan bootloader. Untuk ini, Anda akan membutuhkan kabel serial.

Catatan: Untuk perangkat RouterBOARD tanpa port serial, dan tidak ada akses RouterOS, tombol reset juga dapat memulai modus PXE boot. Lihat RouterBOARD petunjuk PDF untuk rincian. Misalnya RB750 PDF Netinstall juga dapat langsung menginstal RouterOS pada disk (USB / CF / IDE / SATA) yang terhubung ke mesin Windows netinstall. Setelah instalasi hanya memindahkan disk untuk mesin Router dan boot dari itu.

Nah,  jadi intinya Netinstall bisa digunakan untuk mereset password Mikrotik ketika kita lupa password mikrotik nya dan juga ketika terjadi kegagalan sistem pada proses instalasi sebelumnya. Lalu kenapa harus menggunakan Netinstall? Kenapa tidak langsung upgrade saja terus di reset?

Berikut perbedaan Netinstall dan Upgrade :

Proses formatting drive terjadi di netinstall tapi tidak terjadi di upgrade. Terus apa pengaruhnya? Kita tahu bahwa mikrotik menyediakan memory yang kecil dan ketika proses upgrade, ada sebagian data yang mungkin tidak kita pakai namun tetap mengambil tempat disana. Dengan NetInstall, pertama di bersihkan seluruh area penyimpanan dengan memformat drive setelah itu baru dimasukkan sistemnya.

Oke sudah jelas kan ya apa itu Netisntall. Sekarang langsung saja kita coba cara install mikrotik dengan netinstall.

Bagaimana cara melakukan NetInstall?

Perlengkapan :

1. Software NetInstall (download dari http://mikrotik.com/download)

2. Kabel UTP

3. File software mikrotik sesuai dengan jenisnya : x86, mpsbe, mipsle, mipsle, dll. (download dari http://mikrotik.com/download)

Dibeberapa literasi harus ada kabel serial, namun saya telah mencoba tanpa kabel serial dan berhasil. Fungsi kabel serial ini nantinya adalah untuk merubah alur booting dari device yang secara default booting dari disk internal menjadi boot dari network.

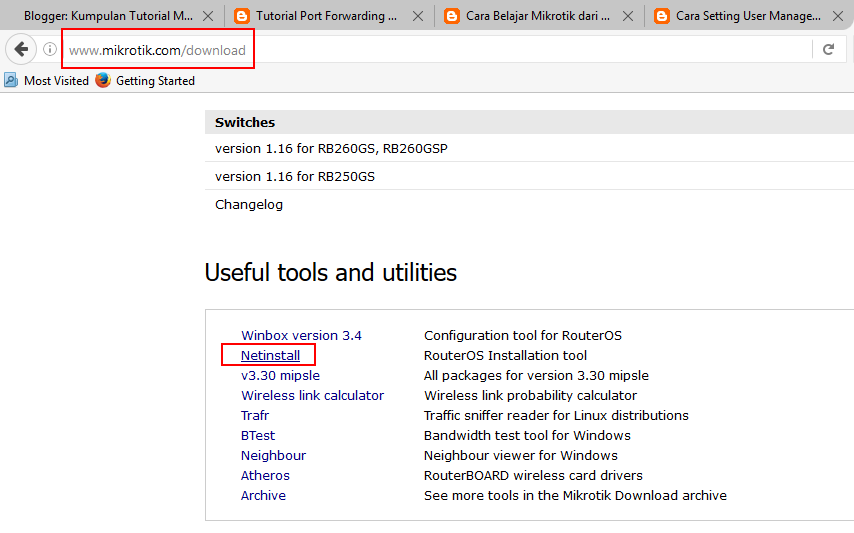

1. Download program Netinstall dari halaman http://www.mikrotik.com/download

2. Download combined package routerOS dari halaman http://www.mikrotik.com/download, sesuaikan dengan tipe router anda dan versi yang ingin anda gunakan. Jika Anda menggunakan RB750 silakan pilih tipe MIPSBE.

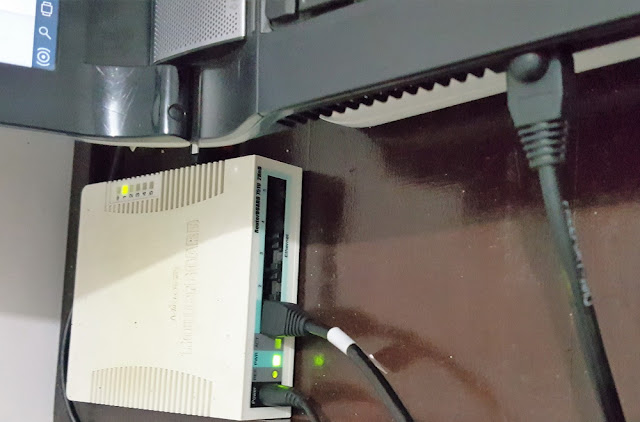

Gunakan Kabel UTP untuk menghubungkan PC dengan Mikrotik via Ethernet.

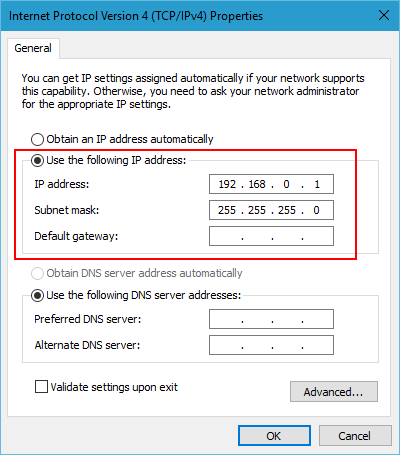

Setting interface Ethernet PC anda menggunakan IP statik. (misalnya: IP 192.168.0.1 netmask 255.255.255.0).

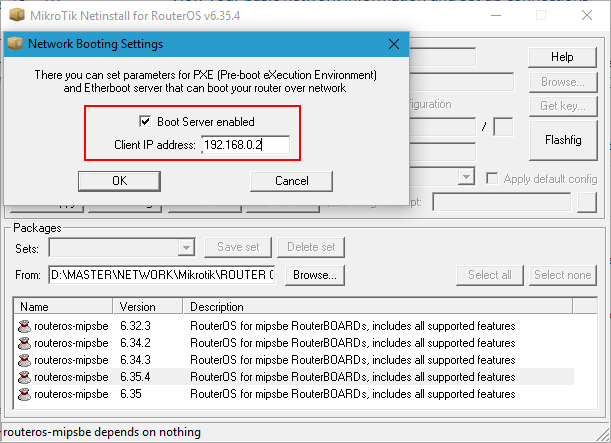

Jalankan program Netinstall dan tekan tombol Net booting, kemudian anda aktifkan / centang Boot Server enabled, lalu isikan Client IP address dengan IP yang satu subnet dengan IP statik PC anda (misalnya : 192.168.0.2) dan tekan tombol OK.

Cabut power adaptor Mikrotik RouterBoard Anda

Tekan tombol reset kecil yang ada di Mikrotik RouterBoard Anda dan tahan.

Sambil tetap ditahan, Anda nyalakan power adaptornya

Tunggu beberapa saat, nanti di program Netinstall anda akan muncul tipe dan mac-address dari RouterBoard Mikrotik Anda.

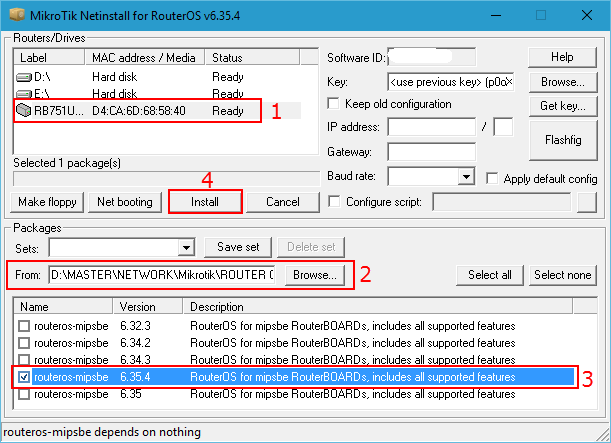

Lepaskan tombol reset, kemudian anda tekan mac-address router anda di program Netinstall dan pilih paket yang akan anda gunakan untuk instalasi (tercentang)

Tekan tombol browse lalu pilih folder dimana anda menyimpan file *.npk yang sudah anda download di langkah ke-2. dalam kasus ini karena yang akan saya net install adalah untuk jenis RB750 series maka packet yang digunakan adalah mipsbe.

Tekan tombol install, nanti proses instalasi akan ditampilkan di program Netinstall.

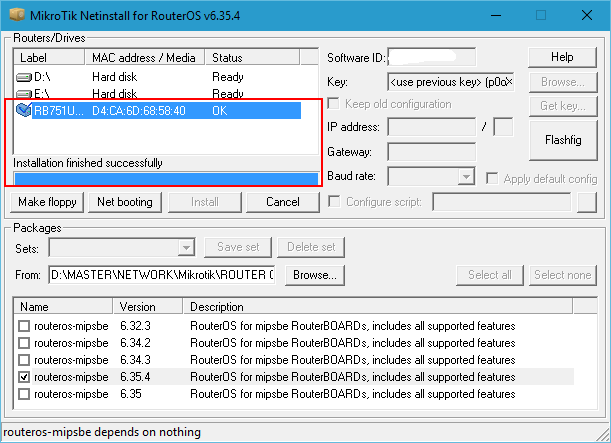

Jika proses instalasi sudah selesai, RouterBoard Mikrotik akan melakukan reboot secara otomatis.

Setelah semua proses selesai silakan buka winbox dan login ke Mikrotik untuk melakukan konfigurasi.

Catatan :

1. Jangan terlalu memaksa/kuat untuk menekan tombol reset karena bisa mengakibatkan tombol reset rusak. Jika router anda memiliki port serial, kami sarankan anda gunakan kabel serial untuk merubah boot-device ke port ethernet
2. Proses Instalasi menggunakan netinstall akan menghapus semua konfigurasi router anda, sehingga default username=admin, password=(kosong tidak perlu diisi). Oleh karena itu saya sarankan untuk melakukan backup semua file dan konfigurasi pada Mikrotik.

Demikianlah Tutorial Cara Install Mikrotik dengan Netinstall yang diambil dari berbagai macam sumber referensi. Semoga artikel ini bermanfaat :) Selamat belajar mikrotik ;)

Virtualisasi Installisasi Debian (64-bit) di Linux menggunakan Oracle VM VirtualBox

• Mengenal Aplikasi Virtualisasi Oracle VM VirtualBox

Oracle VM VirtualBox atau sering disebut dengan VirtualBox merupakan salah satu produk perangkat lunak yang sekarang dikembangkan oleh Oracle. Aplikasi ini pertama kali dikembangkan oleh perusahaan Jerman, Innotek GmbH. Pebruari 2008, Innotek GmbH diakusisi oleh Sun Microsystems. Sun Microsystem kemudian juga diakuisisi oleh Oracle.

VirtualBox berfungsi untuk melakukan virtualisasi sistem operasi. VirtualBox juga dapat digunakan untuk membuat virtualisasi jaringan komputer sederhana. Penggunaan VirtualBox ditargetkan untuk Server, desktop dan penggunaan embedded. Berdasarkan jenis VMM yang ada, Virtualbox merupakan jenis hypervisor type 2.

Oracle VM VirtualBox adalah perangkat lunak virtualisasi, yang dapat digunakan untuk mengeksekusi sistem operasi “tambahan” di dalam sistem operasi “utama”. Sebagai contoh, jika seseorang mempunyai sistem operasi MS Windows yang terpasang di komputernya, maka yang bersangkutan dapat pula menjalankan sistem operasi lain yang diinginkan di dalam sistem operasi MS Windows tersebut. Fungsi ini sangat penting jika seseorang ingin melakukan ujicoba dan simulasi instalasi suatu sistem tanpa harus kehilangan sistem yang ada.

• Tutorial Installisasi Debian (64-bit) di Linux menggunakan Oracle VM Virtual Box

1. Jika sudah memiliki aplikasi Oracle VM VirtualBox, maka langsung buka saja aplikasi Oracle VM VirtualBox tersebut

2. Jika sudah di buka, maka klik lambang yang bertulisan Baru

3. - Isi kolom Nama ( isi seterah anda )

    - Type ( Pilih Linux )

    - Versi ( Pilih Debian(64-bit) )

    - Lalu klik Lanjut

4. Setting ukuran Memori 512 lalu klik Lanjut

5. Pilih • Buat hardisk virtual sekarang lalu klik Buat

6. Pilih • VDI (VirtualBox Disk Image) lalu klik Lanjut

7. Pilih • Dialokasikan secara dinamik lalu klik Lanjut

8. Langsung saja klik Buat

9. Pilih Virtual yang sudah di buat tadi, lalu klik lambang yang bertulisan Mulai

10. Pilih folder yang isinya file VDI yang anda buat tadi

11. Saya menyimpan file VDI tadi di Local Disk (D:).

File VDI tadi bernama debian-9.1.0-amd64-netinst, pilih file nya lalu klik Open.

(Untuk file VDI nya belum berformat iso, maka burn dulu melalui aplikasi UltraIso.

Atau coba rename file VDI yang awalnya berformat .zip menjadi .iso)

12. Langsung saja klik Mulai

Selesai, maka anda sudah melewati tahap awal dari Installisasi Debian (64-bit) di linux.

Untuk tahap selanjutnya, sangat mudah.

Di sana sudah banyak pilihan, yang penting baca, maka anda tidak akan kesasar :v
